300 kg automatisk gungmanövrering

Hur fungerar den automatiska svingföraren på 300 kg?

1. Utlösningssignal: Dörrens öppning kan utlösas med olika metoder, såsom infraröda eller mikrovågssensorer, manuella tryckknappar, passersystem etc.

2. Styrsystemsbehandling: Vid mottagning av en signal utvärderar styrenheten ingången, verifierar att villkoren för öppning är uppfyllda och ger ett kommando för att aktivera drivsystemet.

3. Motordriven mekanisk arm: Den kraftfulla motorn aktiveras och, med hjälp av en reduktionsmekanism för att mata ut ett stabilt vridmoment, driver den mekaniska armen eller länksystemet i rörelse.

4. Dörröppningsprocess: Den mekaniska armen trycker på dörren för att rotera runt dess gångjärn och öppnar den till en förinställd vinkel. Denna process använder en "mjuk start"-mekanism för att förhindra plötsliga stötar, vilket säkerställer att även en tung dörr på 300 kg öppnas smidigt.

5. Hålla öppet läge: Dörren förblir i öppet läge under en viss tid, som är justerbar.

6. Automatisk stängning: Styrsystemet ger ett kommando för att stänga dörren; motorn ändrar riktning och dörren stängs långsamt för att förhindra smällning eller stötar, vilket säkerställer säker drift även med tunga dörrar.

Vilka är installationsmetoderna för en 300 kg automatisk slagdörrsöppning?

På grund av de specifika krav som är involverade vid körning av tunga dörrpaneler, ställer 300 kg automatisk svängdörrsöppnare höga krav på installationsstrukturer, lastfördelning och rumslig layout. Det finns tre primära installationsmetoder, var och en lämpad för olika arkitektoniska förhållanden, dörrtyper och designkrav; under projektkonsultationsfasen kommer vi att analysera din specifika situation och ge skräddarsydda rekommendationer.

I. Toppmonterad länktyp

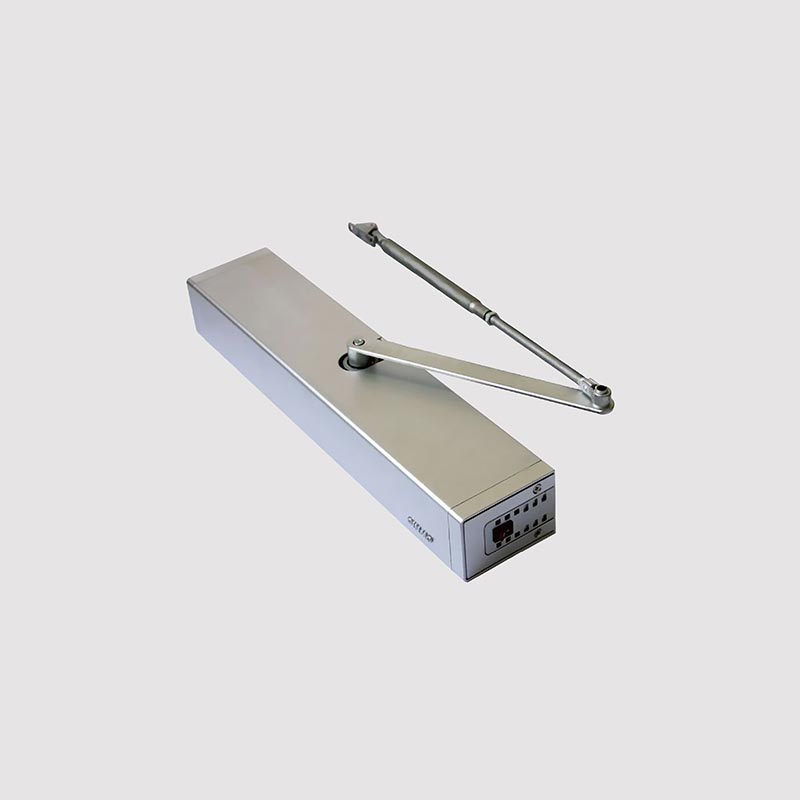

För slagdörrsöppnare är detta den vanligaste och mest flexibla installationsmetoden. Huvudmotorenheten monteras på väggen eller balken direkt ovanför dörrhuvudet. En höghållfast länkarm ansluter till motorns utgående axel i ena änden, medan den andra änden är ledad till den övre delen av dörrbladet. Dörrbladet roterar runt sina ursprungliga gångjärn, vilket eliminerar behovet av att byta ut de befintliga dörrtapparna.

Fördelar:

Renoveringsvänlig: Kräver ingen golvändring, vilket gör den idealisk för att uppgradera befintliga byggnader.

Enkelt underhåll: Huvudenheten är exponerad, vilket möjliggör inspektion och reparation utan att ta bort dörren.

Lägre kostnad: Kräver inga inbyggda komponenter eller komplexa anläggningsarbeten.

Installationskrav:

Det övre dörrhuvudet måste vara tillverkat av solid betong eller stål. lätta stålinramningar är strängt förbjudet. Det fria takhöjden måste vara ≥ 2100 mm och monteringshål för länkarmen måste vara förborrade i den övre delen av dörrbladet.

II. Toppmonterad kugghjulsdriven typ

Om ditt projekt kräver hög precision eller hög lufttäthet kan vi rekommendera denna installationsmetod. Motorn och reduktionsväxellådan är integrerade i den övre svängningsenheten. Dörrbladet är monterat via specialiserade bärande gångjärn som är monterade i övre och nedre ledhylsor; motorn driver direkt den övre svängaxeln och roterar därigenom hela dörrbladet.

Fördelar:

Smidig drift: Ingen svängande länkarm säkerställer att dörrbladet förblir stabilt och fritt från vingling.

Utmärkt lufttäthet: Används vanligtvis i renrum och laboratorier; i kombination med tätningslister uppnår den en hög grad av lufttäthet.

Estetisk enkelhet: Ingen exponerad länkarm resulterar i ett renare, mer strömlinjeformat visuellt utseende.

Överlägsen lastfördelning: Dörrens vikt delas mellan de övre och nedre tapparna, vilket förlänger livslängden på gångjärnen.

Installationskrav:

Kräver byggandet av en ny dörröppning eller en total strukturell renovering av den befintliga öppningen. En bottenplatta för den nedre svänghylsan ska vara inbäddad i golvet och en bärande stålplåt ska vara inbäddad i den övre strukturen. Själva dörrbladet kräver en specialskuren central öppning för att rymma den övre svängaxeln. Denna metod bör behandlas med försiktighet i renoveringsprojekt som involverar befintliga strukturer, och kanske inte rekommenderas i sådana fall.

III. Hydraulsystem i marken

Detta representerar en dold lösning designad för avancerade kommersiella miljöer och miljöer som saknar överliggande strukturella element. Hydraulcylindern och motorn är integrerade i ett jordinbäddat hus; en tryckstång sträcker sig uppåt från golvet för att ansluta till dörrbladets nedre kant, vilket gör att dörren svänger utåt från sin bas när den öppnas.

Fördelar:

Helt dold: Ingen synlig utrustning finns ovanför, vilket bevarar den estetiska integriteten hos byggnadens fasad.

Lämplig för balkfria strukturer: Idealisk för utrymmen med glasgardinväggar eller undertak av gipsskivor.

Enhanced Sense of Occasion: Används ofta för entréer till lyxbutiker, museer och privata villor för att skapa en storslagen, ceremoniell effekt.

Installationskrav:

Markytan kräver grävning och förinbäddningsarbete; den färdiga ytan måste genomgå vattentätningsbehandling för att förhindra korrosion orsakad av vattenansamling. Vid funktionsfel måste tillträdesluckan lyftas för att utföra underhåll, vilket kan vara relativt obekvämt. Dessutom ställer detta system stränga krav på golvets planhet och jämnhet. Om ditt projekt prioriterar estetik särskilt högt – och förutsatt att platsförhållandena är kompatibla – fungerar denna installationsmetod som ett utmärkt val.

FAQ

F: Vad är den grundläggande skillnaden i funktionsprinciper mellan en 300 kg slagdörrsöppning och en 150 kg modell?

S: Den grundläggande operationella logiken är identisk; dock skiljer sig hårdvararedundansen avsevärt.

Motor: Motorn i den 300 kg automatiska slagdörrsöppningen har högre effekt och tjockare kylflänsar.

Växelmaterial: Enheten på 300 kg kräver växlar precisionsbearbetade helt av stål för att motstå enorma skjuvkrafter.

Fjäderstyrka: När den är utrustad med en dörrstängningsfunktion är det interna returfjädertrycket i 300 kg slagdörrsöppnare 2 till 3 gånger högre än i standardenheter.

F: Varför verkar öppningshastigheten för 300 kg slagdörrsöppningen relativt långsam?

S: Detta beror på hanteringen av fysisk kinetisk energi; om en dörr på 300 kg skulle röra sig för snabbt skulle den kinetiska energin som den genererar utgöra en betydande säkerhetsrisk.

Kraftiga enheter prioriterar driftstabilitet under högt vridmoment – ​​snarare än ren hastighet – för att säkerställa möjligheten att stanna omedelbart när som helst under dörrens färd.
